Кабель оптического волокна OEM на открытом воздухе
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | TTI Fiber |
| Сертификация: | ISO 9001, ISO 14001, REACH， ROHS, CE and CPR certificates |
| Номер модели: | Adss |
Оплата и доставка Условия:
| Количество мин заказа: | 1000 |
|---|---|
| Цена: | обсуждаемый |

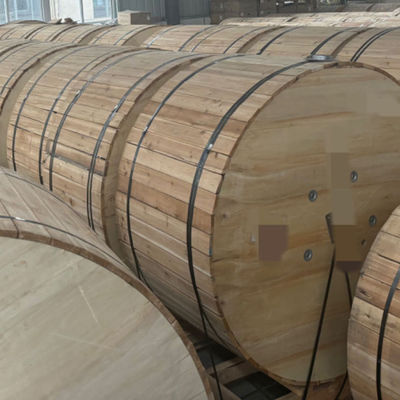

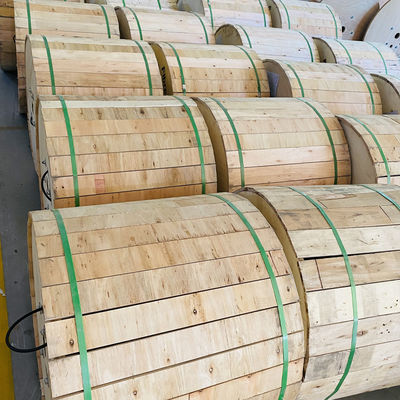

| Упаковывая детали: | Деревянный барабан |
| Время доставки: | 5-8 рабочих дней |
| Условия оплаты: | T/T. |
| Поставка способности: | 1 км/барабан или другие длины упаковки индивидуально |
|
Подробная информация |
|||
| Цвет: | Черный, обычно черный цвет, синий или другие, аква, желтый | Материал: | Доступно по запросу клиента, ПВХ |
|---|---|---|---|
| Тип волокна: | G652D, G657A2, один режим или Multi Mode, G657, Одно режим Fiber | Приложение: | FTTH, наружный, воздушная, бронированная наружная кабель оптического волокна, аудиосигнальная переда |
| Сертификация: | ISO9001, ROHS, CE, CE and ROHS, ISO9001/CE/ROHS | Количество проводников: | ≥ 10, 2, 6 |
| Тип: | Коаксиальный, FTTH 24-основной оптический волоконно-волоконно-кабель, Профессиональный производство | Название продукта: | Офизовая оптическая кабель запуска, кабель FTTH Drop, 2Корский отдельный режим FTTH в помещении/нару |
| Количество волокон: | 2 ядра, 4/4/6/8/12 Core, 1-144 Core, 1 ядра, 1/2/4 Core | Длина: | Как вам необходимо, 1 км, 2 км или другим требует |
| Материал куртки: | LSZH, PVC, PE, TPU, PVC/LSZH | Рабочая температура: | -55 ~ + 85 ° C, -20 ℃ до 70 ℃, от -40 ° C до + 70 ° C |
| Упаковка: | Пластиковый пакет, картон, 1 км/рулон | Оболочка: | MDPE/HDPE, PLENUM, LSZH, PVC, т. Д. |
| Диаметр кабеля: | 0,25 мм, 2,2 ± 0,07 | Участник силы: | стальная проволока, металлическая проволока, FRP |
| Имя: | FTTH Drop Cable Outdoor Fibre Optical Cable, волоконно -оптическая патчарда | Укрепить член: | FRP или сталь 0,4 мм/0,45 мм/0,5 мм, 1 стальная проволока+ 2 FRP |
| Выделить: | OEM outdoor fiber optic cable,ADSS aerial fiber optic cable,self-supporting fiber optical cable |
||
Характер продукции
Производство OEM Внешний волоконно-оптический кабель Мини 2 4 6 24 12 24 48 96 144 Ядра ADSS В воздухе самоподдерживающийся волоконно-оптический кабель
Атрибуты продукта
| Атрибут | Стоимость |
|---|---|
| Цвет | Черный, обычно черный цвет, синий или другие, аква, желтый |
| Материал | Доступно по запросу клиента, ПВХ |
| Тип волокна | G652D, G657A2, однорежимные или многорежимные волокна, G657, однорежимные волокна |
| Применение | FTTH, OUTDOOR, Aerial, бронированный наружный оптический кабель волокна, передача аудиосигнала |
| Сертификация | ISO9001, ROHS, CE, CE и ROHS, ISO9001/CE/ROHS |
| Количество проводников | ≥ 10, 2, 6 |
| Тип | Коаксиальный, FTTH 24-ядерный оптический волоконный кабель, профессиональное производство |
| Наименование продукта | кабель пуска из оптического волокна, кабель FTTH, 2-ядерный FTTH одномодный оптический волокна внутреннего / наружного режима, бронированный 2-ядерный полевой оптический кабель для полевой эксплуатации, 1 2 4 ядерный оптический кабель |
| Количество волокон | 2 ядра, 2/4/6/8/12 ядра, 1-144 ядра, 1 ядра, 1/2/4 ядра |
| Длина | как ваш требуется, 1KM, 2KM или другие требует |
| Материал куртки | LSZH, PVC, PE, TPU, PVC/LSZH |
| Рабочая температура | -55 ~ + 85 °C, -20 °C до 70 °C, -40 °C до + 70 °C |
| Пакет | Пластиковый мешок, картон, 1 км/ролл |
| Покрытие | MDPE/HDPE, PLENUM, LSZH, PVC, ect |
| Диаметр кабеля | 0.25 мм, 2,2±0.07 |
| Силовой член | стальные провода, металлические провода, FRP |
| Имя | Кабель для выхода из помещения Кабель для выхода из помещения, оптоволоконный патчкорд |
| Укрепить член | ФРП или сталь 0,4 мм/0,45 мм/0,5 мм, 1 стальная проволока + 2 ФРП |
Описание продукта

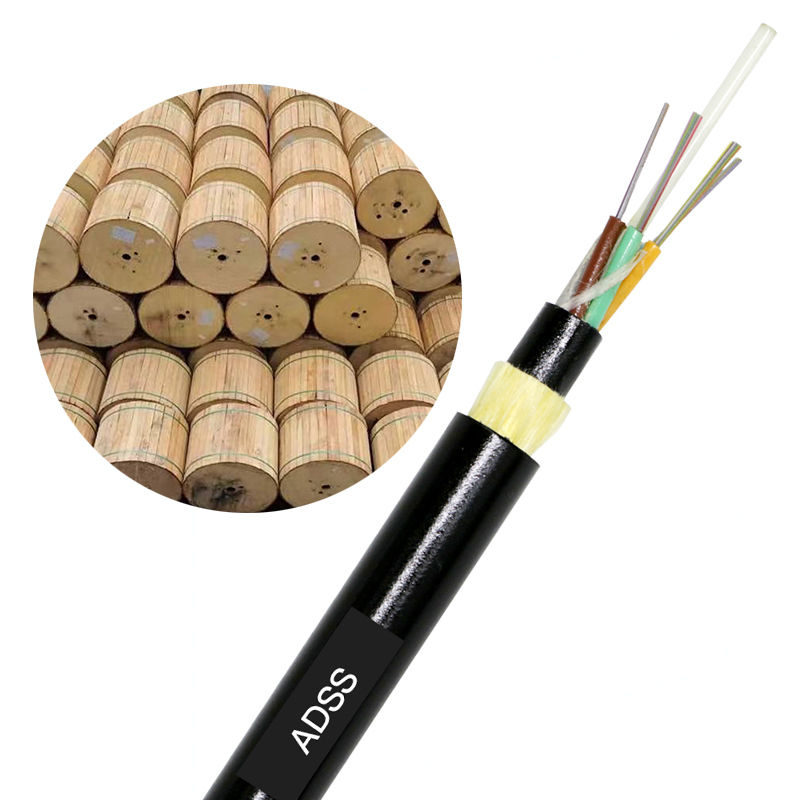

Структура оптоволоконного кабеля ADSS использует структуру с ломким трубным слоем, 250 мкм волокна помещены в ломкую трубку из материала с высоким модулем,и свободная трубка заполнена водонепроницаемым соединением. свободная трубка (и заполнительная веревка) скручивается вокруг неметаллического центрального арматурного ядра (FRP) для формирования компактного ядра кабеля,и разрыв в ядре кабеля заполняется водоотталкивающей мазьюЯдро кабеля экструдируется с внутренней оболочкой из полиэтилена (PE), затем скручивается с арамидом для усиления, и, наконец, экструдируется с внешней оболочкой из полиэтилена (PE) или внешней оболочкой AT.
Конструкция оптического кабеля ADSS полностью учитывает фактическое положение линий электропередачи и подходит для различных уровней высоковольтных линий электропередачи.Полиэтиленовая оболочка (PE) может использоваться для линий электропередач 10 и 35 кВ; для линий электропередачи 110 кВ и 220 кВ точка зависания оптического кабеля должна быть определена путем расчета распределения напряжения электрического поля, и должна использоваться внешняя оболочка.В то же время, дозировка арамидного волокна и идеальный процесс натягивания тщательно разработаны для удовлетворения требований к применению различных протяженностей.
Характеристики
- Небольшой диаметр кабеля (приспособлен к плохой климатике), легкий вес, протяженность 100 м, низкая нагрузка на башню.
- Неметаллическая конструкция, хорошая изоляция, против грозы.
- Прекрасная технология производства, равномерная сила для арамидной пряжи, с превосходной гибкостью натяжения.
Особенности
- Он может быть установлен непрерывно, продолжительность жизни более 30 лет.
- Использование оболочки AT, улучшенная производительность сопротивления отслеживанию, легкий вес, небольшой диаметр кабеля, уменьшение влияния льда и ветра, и нагрузка на башню и поддержку уменьшается, с большим протяжением.
- Он обладает отличными свойствами натяжения и температурными характеристиками.
Приспосабливайтесь к метеорологическим условиям
| Погодные условия | А. | В. | В | D |
|---|---|---|---|---|
| Скорость ветра ((m/s) | 25 | 35 | 10 | 10 |
| Ледяные ((m/s) | 0 | 0 | 5 | 10 |
| Дополнительная нагрузка ((Н/м) | 0.7 | 0.7 | 2.5 | 4.4 |
Оптические характеристики
| Положение | Г.652 | Г.655 | 50/125um | 62.5/125um |
|---|---|---|---|---|
| Ослабление @850 нм | ≤ 3,0 дБ/км | ≤ 3,2 дБ/км | ||
| Ослабление @1300nm | ≤1,0 дБ/км | ≤1,2 дБ/км | ||
| Ослабление @1310nm | ≤ 0,36 дБ/км | ≤ 0,40 дБ/км | ||
| Ослабление @1550nm | ≤ 0,22 дБ/км | ≤ 0,23 дБ/км | ||
| Пропускная способность @850nm | ≥ 500 МГц.км | ≥ 200 МГц.км | ||
| Пропускная способность @ 1300nm | ≥ 1000 МГц.км | ≥ 600 МГц.км | ||
| Цифровая диафрагма | 0.200±0.015NA | 0.275±0.015NA | ||
| Длина волны отсечения кабеля | ≤ 1260 мм | ≤1450 мм |
Структурные параметры
| Справочный диаметр ((мм) | RTS (kN) | MAT(kN) | Площадь сечения элемента тяги ((мм2) | Модуль эластичности ((kN/mm2) | Коэффициент теплового расширения ((10-6/K) |
|---|---|---|---|---|---|
| 11.8 | 10 | 4 | 4.6 | 7.6 | 1.8 |
| 12 | 15 | 6 | 7.6 | 8.3 | 1.5 |
| 12.3 | 20 | 8 | 10.35 | 9.45 | 1.3 |
| 12.6 | 24 | 10 | 13.8 | 10.8 | 1.2 |
| 12.8 | 30 | 12 | 14.3 | 11.8 | 1 |
| 13.1 | 36 | 15 | 18.4 | 13.6 | 0.9 |
| 13.5 | 45 | 18 | 22 | 16.4 | 0.6 |
| 13.8 | 53 | 22 | 26.4 | 18 | 0.3 |
| 14.4 | 60 | 26 | 32.2 | 19.1 | 0.1 |
| 14.6 | 70 | 28 | 33 | 19.6 | 0.1 |
| 14.8 | 85 | 34 | 40 | 20.1 | 0.1 |
Продолжительность (m) Приспосабливаться к метеорологическим условиям
| Масса (кг/км) | А. | В. | В | D | PE | AT |
|---|---|---|---|---|---|---|
| 117 | 160 | 100 | 140 | 100 | 117 | 124 |
| 121 | 230 | 150 | 200 | 150 | 121 | 129 |
| 126 | 300 | 200 | 290 | 200 | 126 | 134 |
| 133 | 370 | 250 | 350 | 250 | 133 | 141 |
| 138 | 420 | 280 | 400 | 280 | 138 | 145 |
| 145 | 480 | 320 | 460 | 320 | 145 | 153 |
| 155 | 570 | 380 | 550 | 380 | 155 | 163 |
| 163 | 670 | 460 | 650 | 460 | 163 | 171 |
| 177 | 750 | 530 | 750 | 510 | 177 | 186 |
| 182 | 800 | 560 | 800 | 560 | 182 | 191 |
| 195 | 880 | 650 | 880 | 650 | 195 | 204 |
