Внешний FTTH волоконно-оптический кабель
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | TTI Fiber |
| Сертификация: | ISO 9001, ISO 14001, REACH， ROHS, CE and CPR certificates |
| Номер модели: | Adss |
Оплата и доставка Условия:
| Количество мин заказа: | 1000 |
|---|---|
| Цена: | обсуждаемый |
| Упаковывая детали: | Деревянный барабан |
| Время доставки: | 5-8 рабочих дней |
| Условия оплаты: | T/T. |
| Поставка способности: | 1 км/барабан или другие длины упаковки индивидуально |
|
Подробная информация |
|||
| Цвет: | Черный, обычно черный цвет, синий или другие, аква, желтый | Материал: | Доступно по запросу клиента, ПВХ |
|---|---|---|---|
| Тип волокна: | G652D, G657A2, один режим или Multi Mode, G657, Одно режим Fiber | Приложение: | FTTH, наружный, воздушная, бронированная наружная кабель оптического волокна, аудиосигнальная переда |
| Сертификация: | ISO9001, ROHS, CE, CE and ROHS, ISO9001/CE/ROHS | Количество проводников: | ≥ 10, 2, 6 |
| Тип: | Коаксиальный, FTTH 24-основной оптический волоконно-волоконно-кабель, Профессиональный производство | Название продукта: | Офизовая оптическая кабель запуска, кабель FTTH Drop, 2Корский отдельный режим FTTH в помещении/нару |
| Количество волокон: | 2 ядра, 4/4/6/8/12 Core, 1-144 Core, 1 ядра, 1/2/4 Core | Длина: | Как вам необходимо, 1 км, 2 км или другим требует |
| Материал куртки: | LSZH, PVC, PE, TPU, PVC/LSZH | Рабочая температура: | -55 ~ + 85 ° C, -20 ℃ до 70 ℃, от -40 ° C до + 70 ° C |
| Упаковка: | Пластиковый пакет, картон, 1 км/рулон | Оболочка: | MDPE/HDPE, PLENUM, LSZH, PVC, т. Д. |
| Диаметр кабеля: | 0,25 мм, 2,2 ± 0,07 | Участник силы: | стальная проволока, металлическая проволока, FRP |
| Имя: | FTTH Drop Cable Outdoor Fibre Optical Cable, волоконно -оптическая патчарда | Укрепить член: | FRP или сталь 0,4 мм/0,45 мм/0,5 мм, 1 стальная проволока+ 2 FRP |
| Выделить: | Outdoor ADSS fiber optic cable,Aerial fiber optic cable with warranty,FTTH fiber optic cable 96 core |
||
Характер продукции
| Атрибут | Ценить |
|---|---|
| Цвет | Черный, обычно черный цвет, синий или другие, цвет морской волны, желтый |
| Материал | По запросу клиента, ПВХ. |
| Тип волокна | G652D, G657A2, одномодовое или многомодовое, G657, одномодовое волокно |
| Приложение | FTTH, НАРУЖНЫЙ, Антенна, бронированный наружный оптоволоконный кабель, Передача аудиосигнала |
| Сертификация | ISO9001, ROHS, CE, CE и ROHS, ISO9001/CE/ROHS |
| Количество проводников | ≥ 10, 2, 6 |
| Тип | Коаксиальный, 24-жильный оптоволоконный кабель FTTH, профессиональные производители. Оптоволоконный разъем SMA, голое оптическое волокно, одномодовый или многомодовый. |
| Название продукта | волоконно-оптический пусковой кабель, ответвительный кабель FTTH, 2-жильный одномодовый оптоволоконный кабель FTTH для внутреннего и наружного использования, армированный 2-жильный полевой оптоволоконный кабель в сборе для полевых работ, 1, 2, 4-жильный оптоволоконный ответвительный кабель |
| Количество клетчатки | 2 ядра, 2/4/6/8/12 ядер, 1–144 ядра, 1 ядро, 1/2/4 ядра |
| Длина | По вашему требованию, 1 км, 2 км или другое требует |
| Материал куртки | ЛСЖ, ПВХ, ПЭ, ТПУ, ПВХ/ЛСЖ |
| Рабочая температура | -55~+85°C, -20℃ до 70℃, -40°C до + 70°C |
| Упаковка | Полиэтиленовый пакет, коробка, 1 км/рулон |
| ножны | MDPE/HDPE, ПЛЕНУМ, LSZH, ПВХ и т. д. |
| Диаметр кабеля | 0,25 мм, 2,2±0,07 |
| Силовой член | стальная проволока, металлическая проволока, стеклопластик |
| Имя | кабель падения ftth напольный оптоволоконный кабель, оптоволоконный патчкорд |
| Укрепить член | Стеклопластик или сталь 0,4 мм/0,45 мм/0,5 мм, 1 стальная проволока + 2 стеклопластика |
На открытом воздухе оптоволоконный кабель ФТТХ АДСС 2 4 6 8 12 24 48 72 96 оптоволоконный кабель антенны пролета ядра

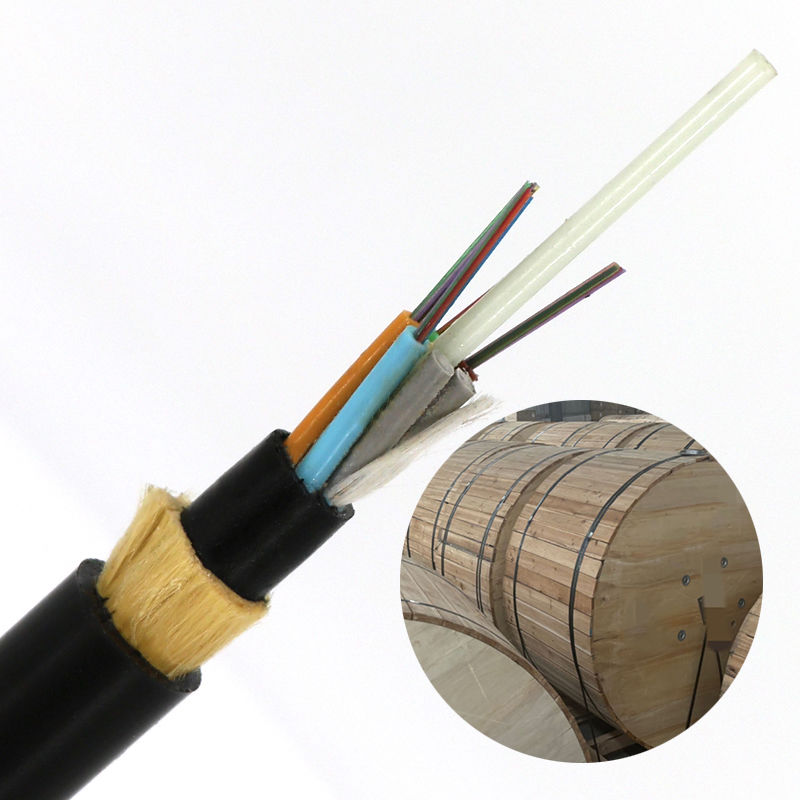

Структура волоконно-оптического кабеля ADSS представляет собой многожильный слой свободной трубки, волокно толщиной 250 мкм расположено в свободной трубке, изготовленной из высокомодульного материала, а свободная трубка заполнена водонепроницаемым компаундом. Свободная трубка (и наполняющий трос) скручивается вокруг неметаллического центрального армирующего сердечника (FRP), образуя компактный сердечник кабеля, а зазор в сердечнике кабеля заполняется водоблокирующей мазью. Сердечник кабеля экструдируется с внутренней оболочкой из полиэтилена (PE), затем скручивается с арамидом для армирования и, наконец, экструдируется с внешней оболочкой из полиэтилена (PE) или внешней оболочкой AT.
Конструкция оптического кабеля ADSS полностью учитывает реальную ситуацию на линиях электропередачи и подходит для различных уровней высоковольтных линий электропередачи. Полиэтиленовую (ПЭ) оболочку можно использовать для линий электропередачи напряжением 10 кВ и 35 кВ; Для линий электропередачи напряжением 110 кВ и 220 кВ точку подвеса оптического кабеля необходимо определять путем расчета распределения напряженности электрического поля и использовать внешнюю оболочку. В то же время дозировка арамидного волокна и идеальный процесс скрутки тщательно разработаны с учетом требований применения различных пролетов.
- Малый диаметр кабеля (адаптирован к неблагоприятным климатическим условиям), малый вес, пролет 100 м, низкая нагрузка на опору.
- Неметаллическая конструкция, хорошая изоляция, защита от грома.
- Прекрасная технология производства, равномерная сила для арамидной пряжи и превосходная гибкость при напряжении.
| Погодные условия | А | Б | С | Д |
|---|---|---|---|---|
| Скорость ветра (м/с) | 25 | 35 | 10 | 10 |
| Обледенение (м/с) | 0 | 0 | 5 | 10 |
| Дополнительная нагрузка (Н/м) | 0,7 | 0,7 | 2,5 | 4.4 |
| Элемент | Г.652 | Г.655 | 50/125ум | 62,5/125 мкм |
|---|---|---|---|---|
| Затухание при 850 нм | ≤3,0 дБ/км | ≤3,2 дБ/км | ||
| Затухание при 1300 нм | ≤1,0 дБ/км | ≤1,2 дБ/км | ||
| Затухание при 1310 нм | ≤0,36 дБ/км | ≤0,40 дБ/км | ||
| Затухание при 1550 нм | ≤0,22 дБ/км | ≤0,23 дБ/км | ||
| Пропускная способность @ 850 нм | ≥500 МГц.км | ≥200 МГц.км | ||
| Пропускная способность @ 1300 нм | ≥1000 МГц.км | ≥600 МГц.км | ||
| Числовая апертура | 0,200±0,015НА | 0,275±0,015НА | ||
| Длина волны отсечки кабеля | ≤1260 мм | ≤1450 мм |
| Справочный диаметр (мм) | РТС (кН) | МАТ(кН) | Площадь сечения растягиваемого элемента (мм²) | Модуль упругости (кН/мм²) | Коэффициент теплового расширения(10-6/К) |
|---|---|---|---|---|---|
| 11,8 | 10 | 4 | 4.6 | 7,6 | 1,8 |
| 12 | 15 | 6 | 7,6 | 8.3 | 1,5 |
| 12.3 | 20 | 8 | 10.35 | 9.45 | 1.3 |
| 12,6 | 24 | 10 | 13,8 | 10,8 | 1.2 |
| 12,8 | 30 | 12 | 14.3 | 11,8 | 1 |
| 13.1 | 36 | 15 | 18,4 | 13,6 | 0,9 |
| 13,5 | 45 | 18 | 22 | 16,4 | 0,6 |
| 13,8 | 53 | 22 | 26,4 | 18 | 0,3 |
| 14,4 | 60 | 26 | 32,2 | 19.1 | 0,1 |
| 14,6 | 70 | 28 | 33 | 19,6 | 0,1 |
| 14,8 | 85 | 34 | 40 | 20.1 | 0,1 |
| Размах (м) Адаптация к метеорологическим условиям | Вес (кг/км) |
|---|---|
| А: 160, Б: 100, В: 140, Д: 100 | ПЭ: 117, АТ: 124 |
| А: 230, Б: 150, С: 200, Д: 150 | ПЭ: 121, АТ: 129 |
| А: 300, Б: 200, С: 290, Д: 200 | ПЭ: 126, АТ: 134 |
| А: 370, Б: 250, С: 350, Д: 250 | ПЭ: 133, АТ: 141 |
| А: 420, Б: 280, С: 400, Д: 280 | ПЭ: 138, АТ: 145 |
| А: 480, Б: 320, С: 460, Д: 320 | ПЭ: 145, АТ: 153 |
| А: 570, Б: 380, С: 550, Д: 380 | ПЭ: 155, АТ: 163 |
| А: 670, Б: 460, С: 650, Д: 460 | ПЭ: 163, АТ: 171 |
| А: 750, Б: 530, С: 750, Д: 510 | ПЭ: 177, АТ: 186 |
| А: 800, Б: 560, С: 800, Д: 560 | ПЭ: 182, АТ: 191 |
| А: 880, Б: 650, С: 880, Д: 650 | ПЭ: 195, АТ: 204 |
