В воздухе ADSS G652D G657A1 G657A2 1 12 24 48 96 144 одномодные внешние кабели из оптического волокна
Подробная информация о продукте:
| Place of Origin: | China |
| Фирменное наименование: | TTIFIBER |
| Сертификация: | ISO, CE |
| Model Number: | ADSS |
Оплата и доставка Условия:
| Minimum Order Quantity: | Negotiable |
|---|---|
| Цена: | обсуждаемый |
| Packaging Details: | Wooden Drum |
| Delivery Time: | 5-8 working days |
| Payment Terms: | T/T |
| Supply Ability: | 1KM/Drum or Other Package Lengths Customized |
|
Подробная информация |
|||
| Color: | Black, Usually Black Color, blue or others, Aqua, yellow | Material: | Available upon customer's request, PVC |
|---|---|---|---|
| Fiber type: | G652D, G657A2, single mode or multi mode, G657, Single Mode Fiber | Application: | FTTH, OUTDOOR, Aerial, armored outdoor optic fiber cable, Audio signal Transmission |
| Сертификация: | ISO9001, ROHS, CE, CE and ROHS, ISO9001/CE/ROHS | Number of conductors: | ≥ 10, 2, 6 |
| Type: | Coaxial, FTTH 24 core optical fiber cable, professional manufactures Fiber optic sma connector, bare optical fiber, Single-Mode or Multi-Mode | Product name: | fiber optic launch cable, ftth drop cable, 2core FTTH single mode indoor/outdoor fiber optic, armored 2 core field optical fiber cable assembly for field operation, 1 2 4 core fiber optic drop cable |
| Fiber count: | 2 core, 2/4/6/8/12 Core, 1-144 Core, 1 cores, 1/2/4 Core | Length: | as your required, 1KM, 2KM or other requires |
| Jacket material: | LSZH, PVC, PE, TPU, PVC/LSZH | Operating temperature: | -55~+85°C, -20℃ to 70℃, -40°C to + 70°C |
| Package: | Plastic Bag, Carton, 1km/roll | Sheath: | MDPE/HDPE, PLENUM, LSZH, PVC, ect |
| Cable diameter: | 0.25MM, 2.2±0.07 | Strength member: | steel wire, Metallic wire, FRP |
| Name: | ftth drop cable Outdoor Fiber Optical Cable, fiber optic patchcord | Strengthen member: | FRP or Steel 0.4mm/0.45mm/0.5mm, 1 steel wire+ 2 FRP |
Характер продукции
ПОЛНОСТЬЮ ДИЭЛЕКТРИЧЕСКИЙ САМОНЕСУЩИЙ ОПТОВОЛОКОННЫЙ КАБЕЛЬ
Воздушный ADSS G652D G657A1 G657A2 1 12 24 48 96 144 жилы одномодовые наружные оптоволоконные кабели

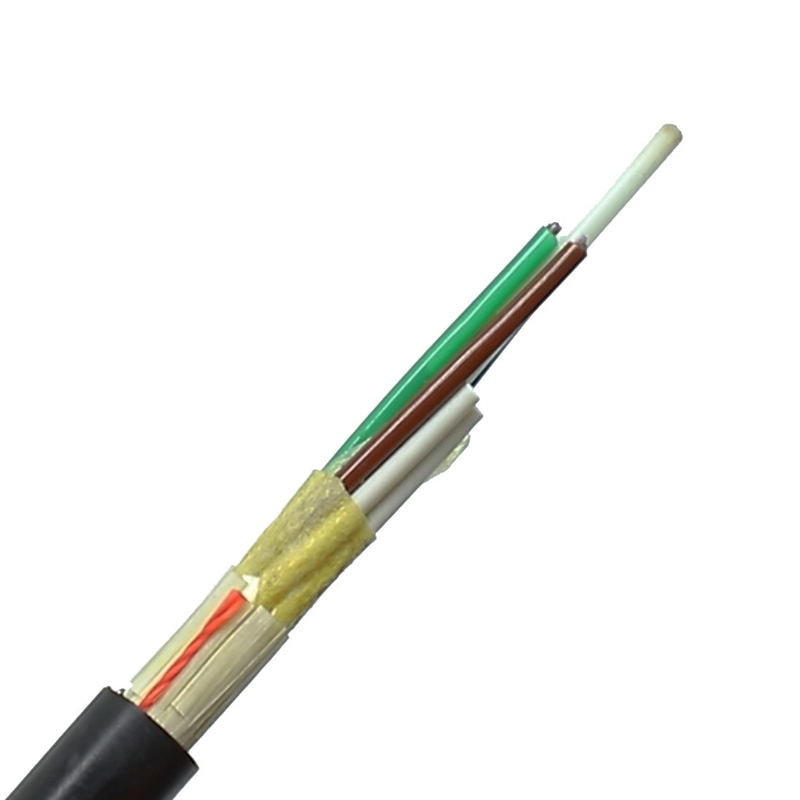

Конструкция оптоволоконного кабеля ADSS имеет структуру со свободной трубкой, 250µм волокно расположено
в свободной трубке из материала с высоким модулем упругости, и свободная трубка заполнена водонепроницаемым компаундом.
Свободная трубка (и заполняющий шнур) скручивается вокруг неметаллического центрального упрочняющего сердечника (FRP), образуя компактный
сердечник кабеля, а зазор сердечника кабеля заполняется водоблокирующей мазью. Сердечник кабеля экструдируется с
полиэтиленовой (PE) внутренней оболочкой, затем скручивается с арамидом для армирования и, наконец, экструдируется с полиэтиленовой
(PE) внешней оболочкой или AT внешней оболочкой. Конструкция оптоволоконного кабеля ADSS полностью учитывает фактическую ситуацию
линий электропередач и подходит для различных уровней высоковольтных линий электропередач. Полиэтиленовая (PE) оболочка может
использоваться для линий электропередач 10 кВ и 35 кВ; Для линий электропередач 110 кВ и 220 кВ точка подвеса оптоволоконного кабеля
должна определяться путем расчета распределения напряженности электрического поля, и должна использоваться AT внешняя оболочка.
В то же время дозировка арамидного волокна и идеальный процесс скручивания тщательно разработаны для
удовлетворения требований применения различных пролетов.
в свободной трубке из материала с высоким модулем упругости, и свободная трубка заполнена водонепроницаемым компаундом.
Свободная трубка (и заполняющий шнур) скручивается вокруг неметаллического центрального упрочняющего сердечника (FRP), образуя компактный
сердечник кабеля, а зазор сердечника кабеля заполняется водоблокирующей мазью. Сердечник кабеля экструдируется с
полиэтиленовой (PE) внутренней оболочкой, затем скручивается с арамидом для армирования и, наконец, экструдируется с полиэтиленовой
(PE) внешней оболочкой или AT внешней оболочкой. Конструкция оптоволоконного кабеля ADSS полностью учитывает фактическую ситуацию
линий электропередач и подходит для различных уровней высоковольтных линий электропередач. Полиэтиленовая (PE) оболочка может
использоваться для линий электропередач 10 кВ и 35 кВ; Для линий электропередач 110 кВ и 220 кВ точка подвеса оптоволоконного кабеля
должна определяться путем расчета распределения напряженности электрического поля, и должна использоваться AT внешняя оболочка.
В то же время дозировка арамидного волокна и идеальный процесс скручивания тщательно разработаны для
удовлетворения требований применения различных пролетов.
Характеристики:
1. Небольшой диаметр кабеля (подходит для плохих климатических условий), легкий вес, пролет 100 м, низкая нагрузка на опору.
2. Неметаллическая структура, хорошая изоляция, защита от молний.
3. Тонкая технология производства, равномерное усилие для арамидной пряжи, с превосходной гибкостью при нагрузке.
2. Неметаллическая структура, хорошая изоляция, защита от молний.
3. Тонкая технология производства, равномерное усилие для арамидной пряжи, с превосходной гибкостью при нагрузке.
Особенность:
● Может быть установлен непрерывно. Срок службы более 30 лет.
● Используйте оболочку AT, улучшенную устойчивость к трекингу, легкий вес, небольшой диаметр кабеля, уменьшите влияние
льда и ветра, а также уменьшена нагрузка на опору и опору, с большим пролетом.
● Обладает отличными характеристиками растяжения и температурными характеристиками.
● Используйте оболочку AT, улучшенную устойчивость к трекингу, легкий вес, небольшой диаметр кабеля, уменьшите влияние
льда и ветра, а также уменьшена нагрузка на опору и опору, с большим пролетом.
● Обладает отличными характеристиками растяжения и температурными характеристиками.
Адаптация к метеорологическим условиям
|
Метеорологические условия
|
A
|
B
|
C
|
D
|
|
Скорость ветра (м/с)
|
25
|
35
|
10
|
10
|
|
Обмерзание (м/с)
|
0
|
0
|
5
|
10
|
|
Дополнительная нагрузка (Н/м)
|
0.7
|
0.7
|
2.5
|
4.4
|
Оптические характеристики
|
Элемент
|
G.652
|
G.655
|
50/125 мкм
|
62.5/125 мкм
|
|
|
Затухание |
@850 нм
|
|
|
≤3.0 дБ/км
|
≤3.2 дБ/км
|
|
@1300 нм
|
|
|
≤1.0 дБ/км
|
≤1.2 дБ/км
|
|
|
@1310 нм
|
≤0.36 дБ/км
|
≤0.40 дБ/км
|
|
|
|
|
@1550 нм
|
≤0.22 дБ/км
|
≤0.23 дБ/км
|
|
|
|
|
Пропускная способность
|
@850 нм
|
|
|
≥500 МГц.км
|
≥200 МГц.км
|
|
@1300 нм
|
|
|
≥1000 МГц.км
|
≥600 МГц.км
|
|
|
Числовая апертура
|
|
|
0.200±0.015NA
|
0.275±0.015NA
|
|
|
Длина волны отсечки кабеля
|
≤1260 мм
|
≤1450 мм
|
|
|
|
Структурные параметры
|
Справочный диаметр (мм)
|
RTS (кН)
|
MAT (кН)
|
Площадь поперечного сечения растягивающего элемента (мм²)
|
Модуль упругости (кН/мм²)
|
Коэффициент теплового расширения (10-6/K)
|
|
11.8
|
10
|
4
|
4.6
|
7.6
|
1.8
|
|
12
|
15
|
6
|
7.6
|
8.3
|
1.5
|
|
12.3
|
20
|
8
|
10.35
|
9.45
|
1.3
|
|
12.6
|
24
|
10
|
13.8
|
10.8
|
1.2
|
|
12.8
|
30
|
12
|
14.3
|
11.8
|
1
|
|
13.1
|
36
|
15
|
18.4
|
13.6
|
0.9
|
|
13.5
|
45
|
18
|
22
|
16.4
|
0.6
|
|
13.8
|
53
|
22
|
26.4
|
18
|
0.3
|
|
14.4
|
60
|
26
|
32.2
|
19.1
|
0.1
|
|
14.6
|
70
|
28
|
33
|
19.6
|
0.1
|
|
14.8
|
85
|
34
|
40
|
20.1
|
0.1
|
|
Пролет (м) Адаптация к метеорологическим условиям
|
Вес (кг/км)
|
||||
|
A
|
B
|
C
|
D
|
PE
|
AT
|
|
160
|
100
|
140
|
100
|
117
|
124
|
|
230
|
150
|
200
|
150
|
121
|
129
|
|
300
|
200
|
290
|
200
|
126
|
134
|
|
370
|
250
|
350
|
250
|
133
|
141
|
|
420
|
280
|
400
|
280
|
138
|
145
|
|
480
|
320
|
460
|
320
|
145
|
153
|
|
570
|
380
|
550
|
380
|
155
|
163
|
|
670
|
460
|
650
|
460
|
163
|
171
|
|
750
|
530
|
750
|
510
|
177
|
186
|
|
800
|
560
|
800
|
560
|
182
|
191
|
|
880
|
650
|
880
|
650
|
195
|
204
|
